Le schéma de la carte électronique est disponible au format PDF. Il est conseillé de l'imprimer sur un format A3.

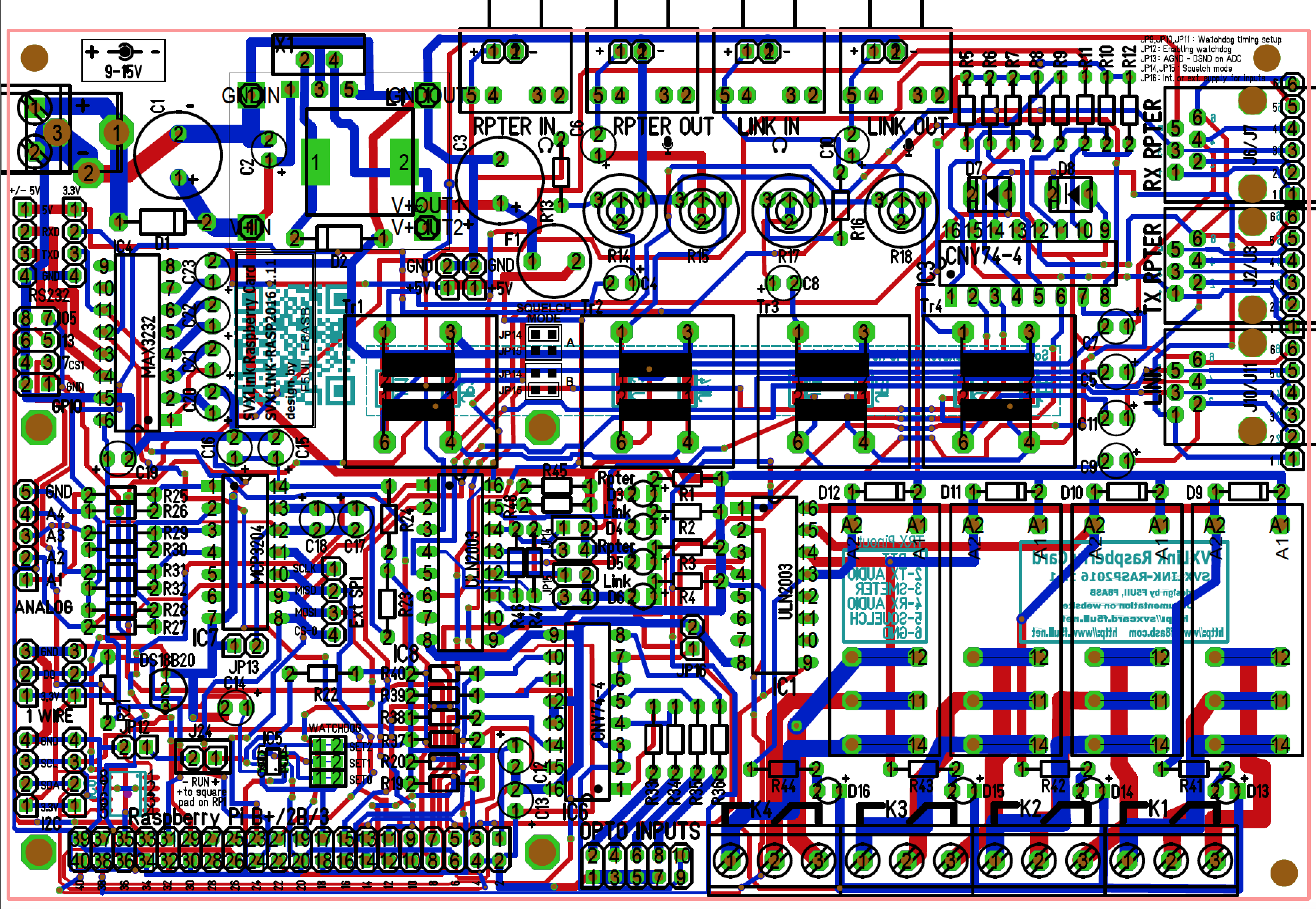

Carte SVXLink Card Edition 2016 Edition 1.1 Carte SVXLink Card Edition 2016 Edition 1.1

<note>Vous retrouvez par ici la définition de la carte prototype version 1.0 </note>

Plan de perçage PDF

Plan de perçage DXF

 Plan de perçage format A4

Quantité Composant Valeur
2 C1,C3 220µF électrolytiques 16V
8 C4,C5,C6,C7,C8,C9,C10,C11 10µF tantale 25V (106)
12 C2 (¹),C12,C13,C14,C15,C16,C18,C19,C20,C21,C22,C23 0,1µF/ 100nF tantale (104) non polarisé
1 C17 1µF tantale (105)
2 D1,D2 (¹) 1N5817, ou 1N5820 (¹)
2 D3,D4 LED rouge
6 D5,D6,D13,D14,D15,D16 LED verte
2 D7,D8 10BQ015 (CMS) ou 1N5819
4 D9,D10,D11,D12 1N4148
2 IC1,IC8 ULN2003
1 IC2 DS18B20
2 IC3,IC6 CNY74-4
1 IC4 MAX3232
1 IC5 MAX6369
1 IC7 MCP3204
1 J1 Connecteur 40 Raspberry Pi B+/2B
4 J4,J8,J12,J14 Jack 3,5mm ( 5 Pin )
3 J2,J6,J10 RJ 12 : TX RPTER, RX RPTER, LINK
1 J16 Connecteur-DC-2.1mm
4 K1,K2,K3,K4 RZ03-1C4-D012
1 (¹) L1 (¹) 330 µH - 1 A PIS4728 (¹)
14 R1,R2,R3,R4,R5,R6,R7,R8,R41,R42,R43,R44,R45,R48 470 1/4W
4 R9,R11,R13,R16 1K 1/4W
4 R33,R34,R35,R36 A définir selon mesure ex: 220 Ohms 1/4W (pour entrées sous 5V)
9 R10,R12,R22,R37,R38,R39,R40,R46,R47 10K 1/4W
2 R14,R17 1K potentiomètre linéaire
2 R15,R18 10K potentiomètre linéaire
3 R19,R20,R21 4,7K 1/4W
2 R23,R24 10 1/4W
8 R25,R26,R27,R28,R29,R30,R31,R32 0K 1/4W (cavaliers si non utilisation transfos isolations)
4 Tr1,Tr2,Tr3,Tr4 ETAL P1200
1 (¹) X1 (¹) LM2575T-5 (¹)
1 X2 KIM-055L
1 F1 Fusible TR5 2A
4 DIVERS Entretoises 10mm M3 femelle/femelle + vis M3
1 DIVERS Connecteurs SECABLE HE14 pas de 2,54mm droite 1×36

<note>(¹) Composants non utilisés quand vous choisissez X2 KIM-055L pour l'alimentation 5V :

  • C2,
  • D2,
  • L1,
  • X1 (LM2575T-5)

</note>

La carte est sérigraphiée recto et verso. Merci de suivre les informations sérigraphiées.

Pour vous guider dans le montage, vous trouvez ci-dessous les opérations à réaliser un ordre à privilégier.

  • Alimentation avec module KIM-055L

Les composants montés sont:

  • X2 Transformateur 5V KIM055
  • Connecteur DC 2,1mm J16 ou J17 Bornier à vis.
  • Diode D1 1N5820
  • C1 et C3 condensateur de 220μF 16V
  • Fusible F1 TR5 2A
  • 2X Connecteurs SECABLE HE14 pas de 2,54mm droite 1×2

Test de la tension de sortie 5V

  • Montage partie PTT / SQUELCH

Les composants montés sont:

  • IC8 ULN2003
  • IC3 CNY74-4
  • R1 à R8, R45, R48 470 Ω
  • R9, R11 1 kΩ
  • R10, R12, R46, R47 10 kΩ
  • D3, D4 Led rouge 3mm (le + pastille carré, patte la plus longue)
  • D5, D6 Led verte 3mm (le + pastille carré, patte la plus longue)
  • D7, D8 Diodes 10BQ015 (cathode coté KIM055)
  • 2X Connecteurs SECABLE HE14 pas de 2,54mm droite 2×2

audioinoutv11.jpg audioinoutv11components.jpg Les composants montés sont:

  • C4 à C11 Condensateur 10μF
  • R13 et R16 1 kΩ
  • R14 et R17 Potentiomètre de 1 kΩ
  • R15 et R18 Potentiomètre de 10 kΩ
  • J4,J8,J12,J14 Prise jack 3,5mm (possibilité de mettre des pin à souder J5,J9,J13,J15).
  • TR1 à TR4 Transformateur d'isolement 600Ω 1:1 (ETAL P1200 ou autre transformateur voir photos ci-dessus).

<note tip> Nous avons fini la version minimale de la carte (Audio, PTT, Squelch et alimentation). Passons à présent au montage des parties optionnelles. Nous souderons le connecteur de Raspberry Pi 2x20 pins à la fin. Si vous n'utilisez pas la version relais sans link, cette dernière peut ne pas être soudée. </note>


Les composants montés sont:

  • R33 à R36 220 Ω (cette valeur peut être changée selon la tension d'entrée nous sommes là pour du 5V
  • J26 connecteur 2×5 pins
  • IC6 CNY74-4
  • R37 à R40 10 kΩ

Les composants montés sont:

  • IC5 MAX6369
  • R22 Résistance 10K
  • C14 Condensateur 0,1μF (non polarisé)
  • PIN 2×1 Souder les 2 connecteurs un est utile pour activer le Watchdog et l'autre (RUN) est à relier sur le connecteur RUN ou P6 selon version (Reset) du Raspberry Pi. SET0 SET1 SET2 sont des cavaliers à souder pour déterminer le temps avant reset si celui ci n'envoi pas un signal.

Un Watchdog “MAX6369” est un circuit intègre qui est autonome, si le composant ne reçoit pas un pic de tension (plantage système), selon une période définie, il fera un reset du system.

Datasheet:MAX6369-MAX6374.pdf

Le temps de démarrage du boot étant supérieur à 10 secondes, il est conseillé de régler le temps de détection (timeout) au maximum. Comme l'indique le tableau ci-dessus, les 3 cavaliers SET0, SET1 et SET2 sont à fermer (souder les trois paires de carrés).

Le montage consiste juste de prolonger la connectique I2C présente sur le Raspberry Pi.

Les composants montés sont:

  • J20 et J21 Montage de 2 connecteurs pin 3×1, pour des capteurs 1WIRE extérieurs.
  • IC2 DS18B20 capteur de température
  • R19 à R21 résistance de 4,7 kΩ

A ce stade voici une photo de l'ensemble.

 Carte SvxCard avec relais de puissance  Composants pour les sorties relais

Les composants montés sont:

  • IC1 ULN2003
  • D13 à D16 diode verte 3mm, (le + pastille carré, patte la plus longue)
  • R41 à R44 résistances de 470 Ω
  • D9 à D12 diodes 1N4148
  • K1 à K4 relais 12V/16A
  • J28 à J31 Borniers 3 plots à visser

Convertisseur analogique sur la carte d'interface Svxlink SvxCard Composants de la partie convertisseur analogique SvxCard

Les composants montés sont:

  • IC7 MCP3204 R23 à R24 résistance de 10 Ω
  • C15,C16,C18 0,1 µF
  • C17 1 µF
  • les résistances R25 à R32, pont diviseur tension, seront à déterminer selon les tensions à mesurer.
  • Il reste ensuite le connecteur Pin J25 de 5×1 et le connecteur Pin 2×1 pour le jumper JP13 utilisé pour relier les masses carte/mesure si besoin.

 Liaisons Série RS232 et 3,3V sur la SvxCard  Composants pour Liaison Série RS232

Les composants montés sont:

  • IC4 MAX3232
  • C19 à C23 condensateur de 0,1µF
  • 2X Connecteur PIN 4×1 qui sera utilisé pour relier RXD,TXD,GND sur un connecteur DB9 par exemple.

Les composants montés sont:

  • J1 Une connecteur 40 pins femelle
  • C12, C13 0,1 µF
  • J2,J6,J10 socle R12 ou 3X Connecteur PIN 6×1

Le Raspberry Pi est fixé sur la carte par 4 entretoises de 10mm et 8 vis M3, il s'agit d'un montage provisoire car il faudra remettre des entretoises pour la fixation de la carte dans un coffret.
