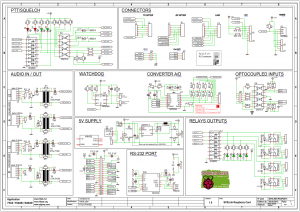

Le schéma de la carte électronique est disponible au format PDF. Il est conseillé de l'imprimer sur un format A3.

Carte SVXLink Card Edition 2015 Edition 1.0Carte SVXLink Card Edition 2015 Edition 1.0

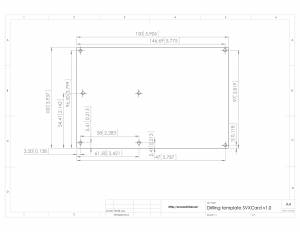

Plan de perçage PDF

Plan de perçage DXF

Plan de perçage format A4

Quantité Composant Valeur
2 C1,C3 220µF électrolytiques 16V
1 C2 100nF tantale
8 C4,C5,C6,C7,C8,C9,C10,C11 10µF céramique
11 C12,C13,C14,C15,C16,C18,C19,C20,C21,C22,C23 0,1µF tantale
1 C17 1µF tantale
2 D1,D2 1N5820
2 D3,D4 LED rouge
6 D5,D6,D13,D14,D15,D16 LED verte
2 D7,D8 10BQ015 (CMS) ou 1N5819
4 D9,D10,D11,D12 1N4148
2 IC1,IC8 ULN2003
1 IC2 DS18B20
2 IC3,IC6 CNY74-4
1 IC4 MAX3232
1 IC5 MAX6369
1 IC7 MCP3204
1 J1 Connecteur 40 Raspberry Pi B+/2B
4 J4,J8,J12,J14 Jack 3,5mm
3 J2,J6,J10 RJ 12 : TX RPTER, RX RPTER, LINK
1 J16 Connecteur-DC-2.1mm
4 K1,K2,K3,K4 RT314A12
1 L1 330 µH - 1 A
12 R1,R2,R3,R4,R5,R6,R7,R8,R41,R42,R43,R44 470 1/4W
4 R9,R11,R13,R16 1K 1/4W
4 R33,R34,R35,R36 220 Ohms 1/4W (pour entrées sous 5V)
7 R10,R12,R22,R37,R38,R39,R40 10K 1/4W
2 R14,R17 1K potentiomètre linéaire
2 R15,R18 10K potentiomètre linéaire
3 R19,R20,R21 4,7K 1/4W
2 R23,R24 10 1/4W
8 R25,R26,R27,R28,R29,R30,R31,R32 0K 1/4W
4 Tr1,Tr2,Tr3,Tr4 ETAL P1200
1 X1 LM2575T-5
1 X2 KIM-055L
4 DIVERS Entretoises 10mm M3 femelle/femelle + vis M3
1 DIVERS Connecteurs SECABLE HE14 pas de 2,54mm droite 1×36

Vous trouvez dans le tableau à télécharger la liste des composants, avec des liens vers trois fournisseurs habituels :

  • Radiospares particuliers (France)
  • Reichelt (Allemagne)
  • AliExpress (Chine)

Télécharger ici la Liste des composants et tarifs indicatifs en PDF

Vous trouver ci-après le lien vers le panier standard auprès du revendeur d'électronique allemand Reichelt, de tous les composants permettant de monter l'ensemble de la platine (fonctions de bases et options). Les références de composants suivants n'y sont pas disponibles et ne sont pas intégrés au panier. Les résistances de ponts diviseurs pour les entrées analogiques sont à ajouter (fonction de vos besoins):

  • Diodes Schotky 10BQ015
  • Watchdog MAX6369
  • Transformateur 1:1 600 ohms
  • Liste à puceRésistances diviseurs R25,R26,R27,R28,R29,R30,R31,R32

Vous choisirez les pièces et les quantités que vous souhaitez commander à partir de cette liste préconisée: Panier préconisée Reichelt

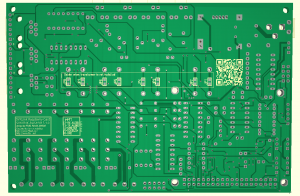

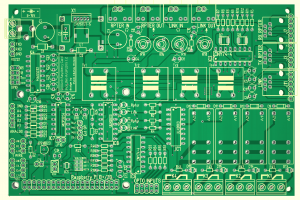

La carte.

Le montage étape par étape

Partie alimentation
  • Alimentation avec module KIM-055L

Les composants montés sont:

  • Connecteur DC 2,1mm J16 ou J17 Bornier à vis.
  • Diode D1 1N5820 C1 et
  • C3 condensateur de 220μF 16V

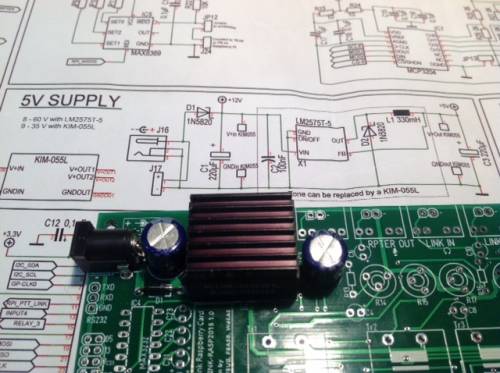

Test de la tension de sortie 5V

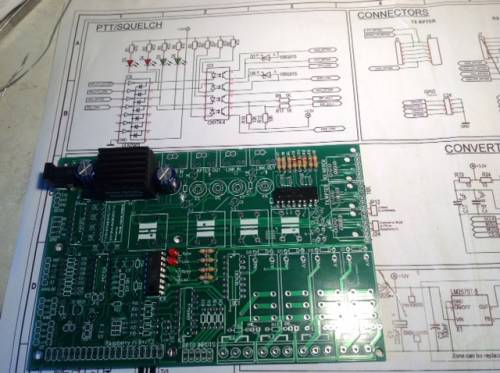

Partie PTT / SQUELCH

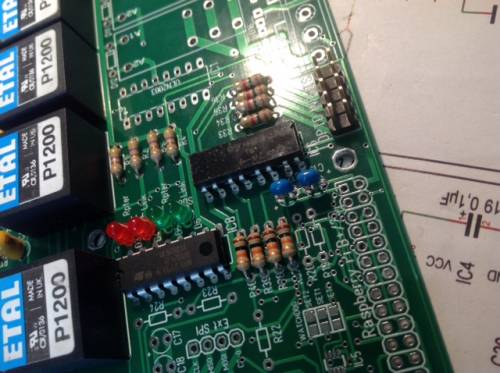

  • Montage partie PTT / SQUELCH

Les composants montés sont:

  • IC8 ULN2003
  • IC3 CNY74-4
  • R1 à R8 470 Ω
  • R9, R11 1 kΩ
  • R10, R12 10 kΩ
  • D3, D4 Led rouge 3mm (le + coté résistance, patte la plus longue)
  • D5, D6 Led verte 3mm (le + coté résistance, patte la plus longue)
  • D7, D8 Diodes 10BQ015
Partie AUDIO IN/OUT

Les composants montés sont:

  • C4 à C11 Condensateur 10μF
  • R13 et R16 1 kΩ
  • R14 et R17 Potentiomètre de 1 kΩ
  • R15 et R18 Potentiomètre de 10 kΩ
  • J4,J8,J12,J14 Prise jack 3,5mm (possibilité de mettre des pin à souder J5,J9,J13,J15). Pour la carte SVXLink Card version 1.0 il est nécessaire de limer ou meuler les 4 connexions arrières.

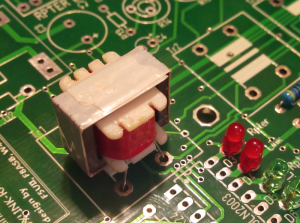

  • TR1 à TR4 Transfo d'isolation ETAL P1200 alternative possible voir photo ci-dessus.
  • J2,J6,J10 Connecteur RJ12 ou Pins à souder

<note warning> :!: ATTENTION : Sur la carte (version 1.0), la sérigraphie des affectations de pins du connecteur RJ12 est erronée. Confortez-vous à l'affectation suivante.

</note>

NOUS AVONS FINI LA VERSION MINIMALE DE LA CARTE ET PASSONS SUR LES PARTIES OPTIONNELLES, BIEN SUR IL RESTE LE CONNECTEUR RASPBERRY PI 2×20 pins QUE NOUS SOUDERONS A LA FIN, SI VOUS UTILISEZ UNIQUEMENT LA VERSION RELAIS SANS LINK, CETTE DERNIERE PEUT NE PAS ETRE SOUDEE.

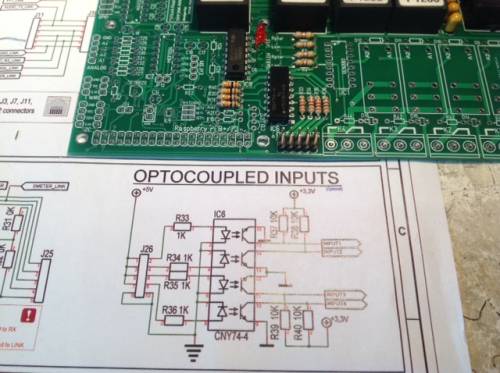

Partie OPTO INPUTS

Les composants montés sont:

  • R33 à R36 220 Ω (cette valeur peut être changée selon la tension d'entrée nous sommes là pour du 5V
  • J26 connecteur 2×5 pins
  • IC6 CNY74-4
  • R37 à R40 10 kΩ
Partie WATCHDOG

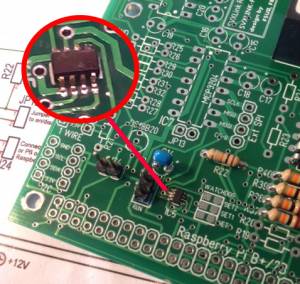

Watchdog détails

Les composants montés sont:

  • IC5 MAX6369
  • C14 Condensateur 0,1μF
  • PIN 2×1 Souder les 2 connecteurs un est utile pour activer le Watchdog et l'autre (RUN) est à relier sur le connecteur RUN ou P6 selon version (Reset) du Raspberry Pi. SET0 SET1 SET2 sont des cavaliers à souder pour déterminer le temps avant reset si celui ci n'envoi pas un signal.

Un Watchdog “MAX6369” est un circuit intègre qui est autonome, si le composant ne reçoit pas un pic de tension (plantage système), selon une période définie, il fera un reset du system.

Datasheet:MAX6369-MAX6374.pdf

Le temps de démarrage du boot étant supérieur à 10 secondes, il est conseillé de régler le temps de détection (timeout) au maximum. Comme l'indique le tableau ci-dessus, les 3 cavaliers SET0, SET1 et SET2 sont à fermer (souder les trois paires de carrés).

Connecteur I2C

Le montage consiste juste de prolonger la connectique I2C présente sur le Raspberry Pi.

1 WIRE

Les composants montés sont:

  • J20 et J21 Montage de 2 connecteurs pin 3×1, pour des capteurs 1WIRE extérieurs.
  • IC2 DS18B20 capteur de température
  • R21 résistance de 4,7 kΩ

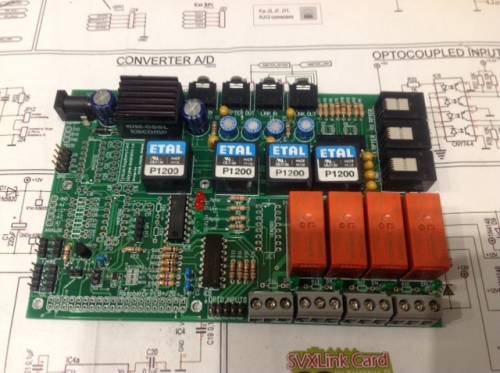

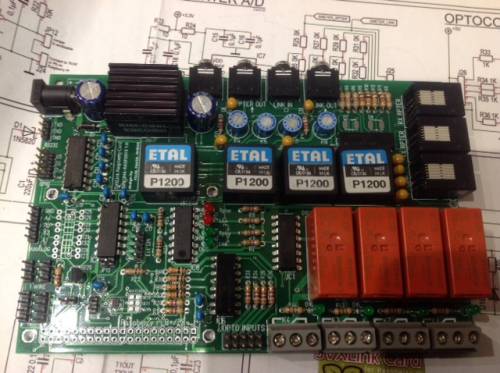

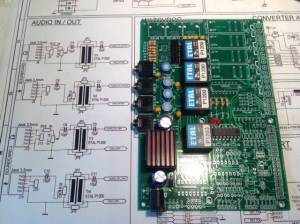

A ce stade voici une photo de l'ensemble.

Sortie sur Relais

Les composants montés sont:

  • IC1 ULN2003
  • D13 à D16 diode verte 3mm, (le + coté opposé à la résistance, patte la plus longue)
  • R41 à R44 résistances de 470 Ω
  • D9 à D12 diodes 1N4148
  • K1 à K4 relais 12V/16A
  • J28 à J31 Borniers 3 plots à visser
Convertisseur analogique/ numérique

Les composants montés sont:

  • IC7 MCP3204 R23 à R24 résistance de 10 Ω
  • C15 à C18 0,1 µF
  • les résistances R25 à R32, pont diviseur tension, seront à déterminer selon les tensions à mesurer.
  • Il reste ensuite le connecteur Pin J25 de 5×1 et le connecteur Pin 2×1 pour le jumper JP13 utilisé pour relier les masses carte/mesure si besoin.
Port RS232

Les composants montés sont:

  • IC4 MAX3232
  • C19 à C23 condensateur de 0,1µF
  • Connecteur PIN 3×1 qui sera utilisé pour relier RXD,TXD,GNG sur un connecteur DB9 par exemple.
Connecteur Raspberry Pi

Les composants montés sont:

  • Une connecteur 40 pins femelle

Le Raspberry Pi est fixé sur la carte par 4 entretoises de 10mm et 8 vis M3, il s'agit d'un montage provisoire car il faudra remettre des entretoises pour la fixation de la carte dans un coffret.

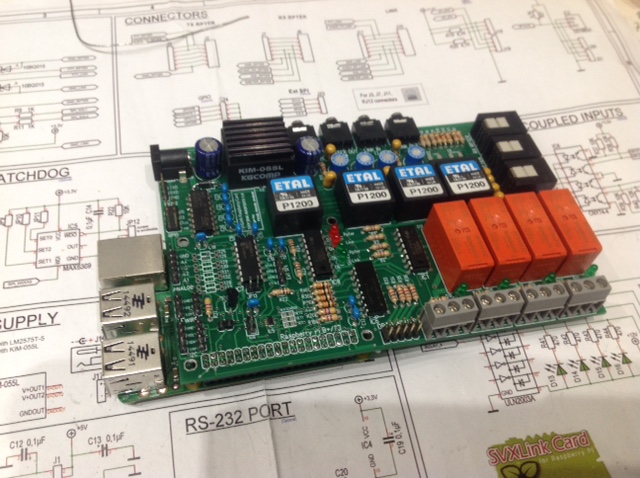

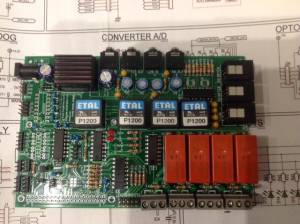

Rendu final

GPIO utilisés sur le Raspberry Pi
